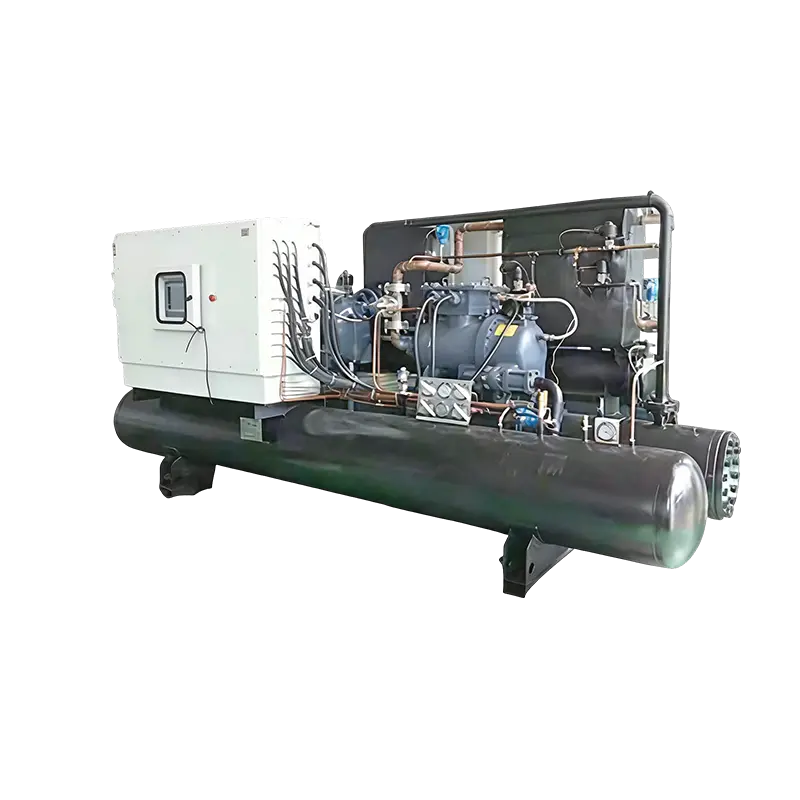

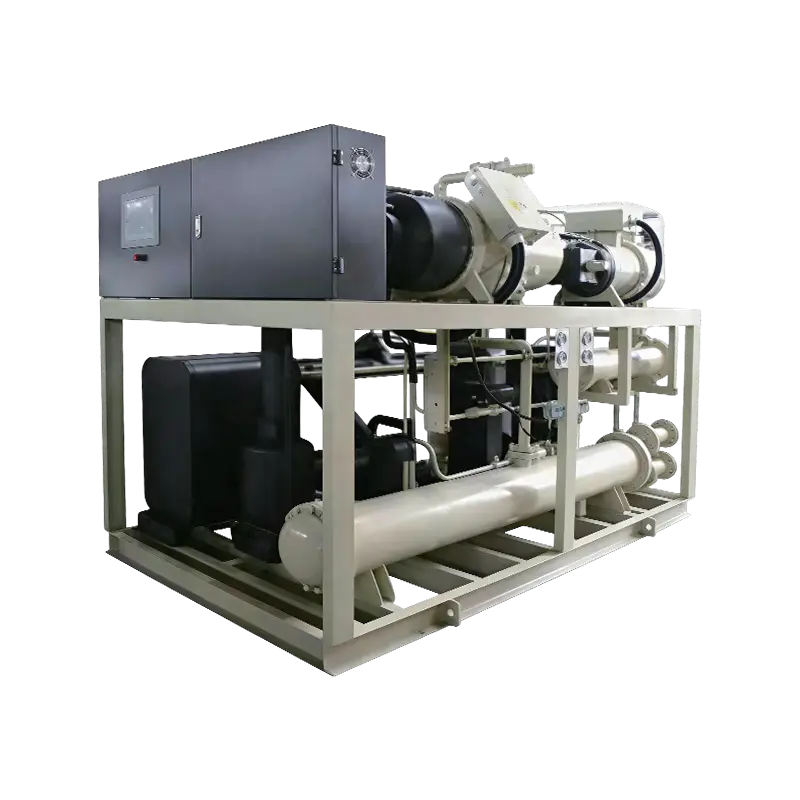

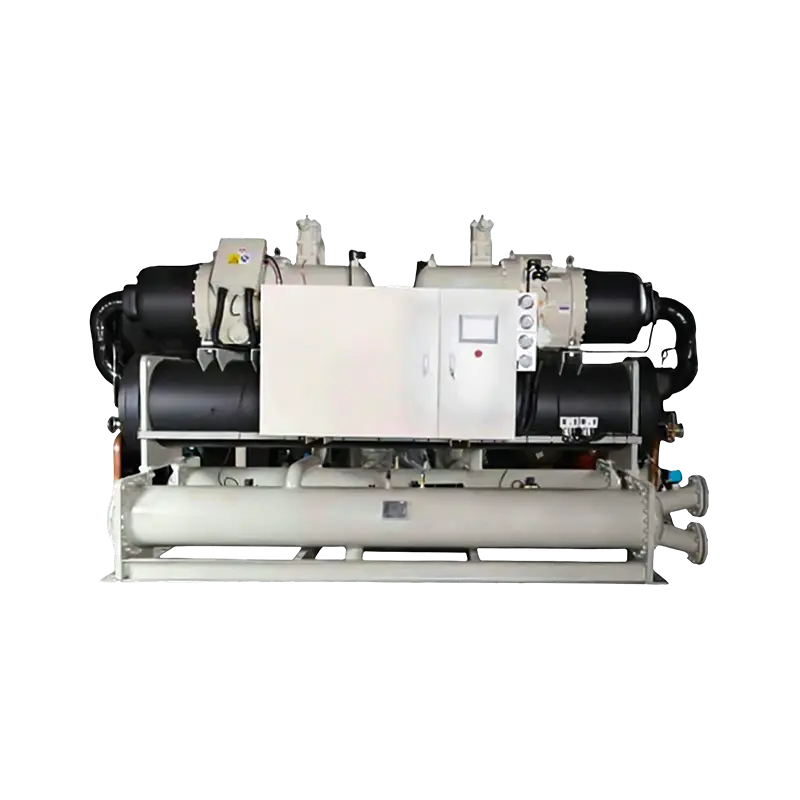

Pendingin Sekrup Berpendingin Air

Suhu Sekitar Kompresor Tunggal Kriogenik Kompresor Ganda Pendingin Sekrup Berpendingin Air

Kompresor tunggal sekrup berpendingin air pendingin dua tahap (-45℃)

Kompresor sekrup satu tahap konvensional mencapai suhu penguapan minimum -40℃. Untuk mencapai suhu yang lebih rendah memerlukan sistem kaskade dua tahap. Pada saat yang sama, kondisi rasio tekanan tinggi menimbulkan tantangan yang signifikan bagi kompresor satu tahap tradisional, termasuk kebocoran yang berlebihan dan suhu pelepasan yang tinggi. Keterbatasan ini mengakibatkan rendahnya efisiensi dan keandalan dalam kondisi pengoperasian ekstrem. Kompresi dua tahap unit tunggal secara efektif mengatasi masalah ini.
Sistem kompresor dua tahap menawarkan keunggulan penting seperti tapak yang ringkas dan kontrol yang disederhanakan. Dibandingkan dengan sistem kompresi satu tahap, sistem ini memberikan efisiensi tinggi dan keandalan yang unggul. Cocok untuk beragam industri termasuk produk pendingin suhu rendah, pendinginan proses, farmasi, dan biokimia.

Pendingin kaskade sekrup berpendingin air (-55℃)
Seri ini mencapai suhu air keluar minimum hingga -8℃. Pendingin bersuhu sangat rendah kami adalah unit pendingin bertingkat yang dikembangkan oleh tim teknis inti kami, memanfaatkan pengalaman puluhan tahun dalam desain pendingin bersuhu sedang hingga rendah dan mengintegrasikan teknologi canggih dari mitra domestik dan internasional. Mereka menampilkan efisiensi tinggi, penghematan energi, ramah lingkungan, dan keandalan yang luar biasa. Unit kaskade terutama digunakan untuk pendingin sekunder mulai dari -35℃ hingga -80℃, melayani aplikasi dalam industri farmasi dan kimia, kristalisasi reaktor, distilasi vakum tinggi, pengujian komponen ruang angkasa, pemulihan gas, pendinginan makanan, penyimpanan senjata kriogenik, dan lingkungan bersuhu rendah lainnya.

Hubungi Kami Segera

Ada apa

+86 18921753771

Surel

[email protected]

Berasal dari teknologi asli Eropa.
Memastikan kehebatan teknologi inti produk kami.

PRAV：Pendingin Banjir Sekrup Berpendingin Air
BERIKUTNYA：Tidak ada artikel berikutnya

Deskripsi Produk
Spesifikasi Produk

Pendingin sekrup berpendingin air
Pilihan produk
·Evaporator air garam
·Pemulihan panas keseluruhan/pemulihan panas sebagian
· Catu daya khusus
·Pengaturan energi tanpa langkah
·Kontrol pompa/menara pendingin
· Komunikasi jarak jauh terhubung
·Konversi frekuensi

Fitur produk
·Merek kompresor sekrup QTwin digunakan dengan efisiensi tinggi, tingkat kebisingan rendah, lebih sedikit pemakaian, dan waktu pengoperasian yang lama.
· Kontrol volume empat tahap atau pengaturan otomatis 0%-100%.
·Gunakan kontrol komputer mikro halC dari SIEMENS Jerman, dengan layar sentuh LCD, antarmuka manusia-mesin berbahasa Inggris dan Cina.
·Perlindungan kerusakan lengkap: perlindungan tekanan tinggi dan rendah, perlindungan pelepasan udara. perlindungan tingkat minyak perlindungan aliran air, perlindungan fase terbalik dan kekurangan perlindungan anti-pembekuan air dingin, perlindungan kelebihan air pendingin.
· Kisaran suhu air dingin variabel yang lebih luas untuk memenuhi persyaratan industri suhu rendah.

Spesifikasi produk
·Refrigeran: R134A/R407C
·Kondensor: Faktor pengotoran 0,044m2,9C/KW
· Catu daya: 380V/3P/50Hz
· Penurunan tekanan air maks evaporator/kondensor: 1,0MPa
·Evaporator: Faktor pengotoran 0,018m2,9C/KW
· Tegangan yang diijinkan berfluktuasi: ± 5%
·Frekuensi yang diijinkan berfluktuasi:±2%

Kompresor
Pilih kompresor sekrup kembar asimetris 5:6 semi-tertutup dari merek terkenal dunia. Kemungkinan kebocoran segel poros adalah nol. Menggunakan desain knalpot berputar, pengembangan terbaru dari lini generasi keempat, mengoptimalkan kecepatan keliling, desain roda gigi yang sangat baik sehingga unit memiliki efisiensi kompresi yang lebih tinggi, Ruang kompresi ruang motor secara integral menghasilkan presisi tinggi. Rumah rotor berkompensasi tekanan ganda sangat kuat, tidak ada pemuaian bahkan dalam kondisi tekanan tinggi, dan secara afektif mengurangi kebisingan.

Penukar panas
Kondensor dan evaporator unit seri ini mengadopsi penukar panas cangkang dan tabung, menggunakan struktur penukar panas baru yang efisien tinggi, penukar panas mengadopsi bundel tabung penukar panas yang paling canggih dan efisien, karakteristik geometris yang unik dan, pendidihan nukleat tabung yang ditingkatkan memerlukan inti penguapan, memperkuat cairan dalam tabung dan menunda gangguan pada saat yang sama, pengotoran sisi air, peningkatan perpindahan panas, dinding bagian dalam untuk mendapatkan kinerja terbaik, bandingkan dengan desain sebelumnya, desain unik efisiensi perpindahan panas meningkat sebesar 30%. Tabung evaporator dengan alur sekrup bagian dalam pada gigi cekung luar meningkatkan teknologi perpindahan panas tabung kondensor dalam teknologi gigi pemotong alur sekrup bagian dalam, meningkatkan efisiensi perpindahan panas evaporator dan kondensor serta suhu penguapan, dan pada akhirnya meningkatkan rasio efisiensi energi untuk unit.

PL
Antarmuka interaktif semua-Cina yang baik adalah untuk mencapai fungsi kontrol otomatis sebelum tampilan LCD, patung mesin secara real-time, unit pemantauan presisi yang beroperasi pada kondisi optimal, panel sentuh tersegel, tahan air, tahan debu, tahan korosi, masa pakai yang lama. Dilengkapi dengan pompa pendingin, pompa air pendingin, dan fungsi kontrol interlock kipas menara pendingin.

Pendingin suhu rendah
Seri SW pendingin suhu rendah berdasarkan merek terkenal sebagai tuan rumah kompresor sekrup semi-hermetis, filter hisap internal, filter oli, pemisah oli, katup pengaman dan modul perlindungan, tanpa kebocoran, kebisingan rendah, pengoperasian stabil.

Kompresor tunggal sekrup berpendingin air pendingin dua tahap (-45℃)
Fitur Produk
· Desain Konfigurasi Modular: Desain modular untuk tahap tekanan tinggi dan rendah memungkinkan pertukaran antara tingkat tekanan yang berbeda.
· Slider Pembongkaran Tahap Tekanan Tinggi: Mekanisme pembongkaran otomatis yang dipatenkan untuk tahap tekanan tinggi. Desain mekanis murni menghilangkan kebutuhan akan komponen eksternal seperti katup solenoid, sehingga memungkinkan penyalaan kompresor beban ringan yang sederhana dan efektif.
· Katup Periksa Hisap Terintegrasi: Untuk model yang lebih besar, dilengkapi struktur katup periksa hisap internal untuk mengurangi ruang pemasangan.
· Jalur Aliran Pendinginan Motor yang Dioptimalkan: Meningkatkan efisiensi kompresor sekaligus memastikan pendinginan motor yang andal, memungkinkan pengoperasian pada rentang yang sangat luas untuk kemampuan beradaptasi yang unggul.
· Filter Udara Economizer Terintegrasi: Memberikan perlindungan kompresor yang andal dan menyederhanakan konfigurasi sistem.

Pendingin kaskade sekrup berpendingin air (-55℃)
Fitur Produk
· Kisaran Temperatur Luas: Temperatur cairan pendingin sekunder dari -35°C hingga -80°C.
· Keandalan Tinggi: Menggunakan kompresor sekrup semi-hermetik untuk meningkatkan efisiensi operasional sekaligus menghilangkan masalah kebocoran yang umum terjadi pada kompresor terbuka. Mengurangi pengisian ulang zat pendingin dan penggantian segel poros, memastikan pengoperasian berkelanjutan dalam jangka panjang.
· Kontrol Sepenuhnya Otomatis: Menggunakan teknologi Siemens PLC yang canggih untuk pengoperasian yang sepenuhnya otomatis.
· Efisiensi Tinggi & Penghematan Energi: Kompresor sekrup semi-hermetis dengan pengoperasian economizer meningkatkan efisiensi. Penukar panas impor berefisiensi tinggi pada tahap suhu rendah dan menengah memastikan pengoperasian hemat energi pada beban parsial dan penuh.
· Modulasi Kapasitas: Unit ini menawarkan kontrol kapasitas empat tahap (25%, 50%, 75%, 100%) dan penyesuaian bertahap dari 25% hingga 100%.
Solusi Operasi Hemat Energi Profesional: Proses pendinginan khusus yang disesuaikan dengan kebutuhan klien, menyediakan produk khusus yang disesuaikan dengan kebutuhan spesifik.

Pendingin sekrup berpendingin air (Kompresor tunggal)
Pendingin sekrup berpendingin air (Kompresor tunggal)
SW-
Ketik			100S	135S	175S	190an	235S	260an	300an	320S	350S	380an	415S	495S	520S	570an	620an	640an	740an	820an	870an	980an
Kapasitas pendinginan nominal		kW	98	135	175.6	191.1	233.3	255.6	301.1	317.8	347.8	380	415	495	521.1	571.1	617.8	642.2	741.8	821.1	871.7	981.8
Kapasitas pendinginan nominal		10⁴kkal/jam	8.4	11.6	15.1	16.4	20.1	22	25.9	27.3	29.9	32.7	35.7	42.6	44.8	49.1	53.1	55.2	63.8	70.6	74.9	84.4
Jalankan kendali			Gunakan kontrol komputer mikro PLC
Catu Daya			380V/3N/50HZ
Jenis permulaan			Y-A
Kompresor	Ketik		Kompresor sekrup kembar asimetris 5:6 semi-tertutup
	Masukan pendingin (kW)		23	30	39	42	51	56	63	66	73	80	88	103	108	118	126	130	150	167	177	199
	Nilai Saat Ini (A)		39.2	51.6	64.7	71	86.4	94.1	105.9	111.4	122.7	133.8	148.8	172.8	182.5	197.7	212.8	219.6	253	280.7	298.1	335.2
	Regulasi energi		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
Evaporator	Ketik		Pipa kering penukar panas efisiensi tinggi
	Aliran (m³/jam)		16.9	23.2	30.2	32.9	40.1	44	518	54.7	59.8	65.4	71.4	85.1	89.6	98.2	106.3	110.5	128.6	141.2	150.8	169.9
	Penurunan tekanan air (kPa)		45	45	48	48	50	50	50	55	55	55	55	58	60	62	68	68	68	70	70	72
	Ukuran antarmuka (mm)		DN65		DN80		DN100				DN125		DN125		DN150					DN200
Kondensor	Ketik		Pipa penukar panas efisiensi tinggi
	Aliran (m³/jam)		20.8	28.4	36.9	40.1	48.9	53.6	62.6	66	72.4	79.1	86.5	102.9	108.2	118.5	127.9	132.8	154.4	170	181.2	204.1
	Penurunan tekanan air (kPa)		42	42	45	45	48	48	48	52	52	52	55	56	58	60	65	65	65	68	68	70
	Ukuran antarmuka (mm)		DN65		DN80		DN100				DN125		DN125		DN150					DN200
pendingin	Ketik		R134A										R134A
pendingin	pendingin volume(kg)		20	25	32	35	40	46	53	55	60	65	70	85	90	100	110	120	140	165	170	185
Dimensi keseluruhan	Panjang (mm)		2310	2350	2420	2690	2690	2690	3080	3080	3080	3080	3110	3340	3440	3440	3440	3440	3550	3550	3550	3550
	Lebar (mm)		660	660	660	810	840	890	920	935	935	935	995	995	1000	1000	1080	1280	1280	1310	1310	1325
	Tinggi (mm)		1520	1550	1590	1600	1660	1660	1710	1710	1750	1750	1870	1930	2020	2020	2020	2090	2090	2240	2240	2270
Berat	Berat mesin (kg)		850	1050	1150	1270	1340	1430	1640	1710	1780	1850	2080	2300	2570	2850	2900	3100	3450	4050	4230	4450
Berat	Berat operasi (kg)		900	1150	1300	1420	1540	1670	1890	1930	1970	2050	2330	2550	2950	3000	3200	3450	3750	4450	4600	4850
Kondisi: Suhu masuk/keluar air pendingin 12C/7℃; Suhu saluran masuk/keluar air kondensat 30℃/35℃. Istilah suhu: suhu saluran keluar air dingin5℃-15℃; suhu masuk air pendingin 19℃-33℃.

Pendingin sekrup berpendingin air (Kompresor ganda)
Pendingin sekrup berpendingin air (Kompresor ganda)
SW-
Ketik			830D	990D	1040D	1140D	1240D	1280D	1480D	1640D	1740D	1960D	830D	990D	1040D	1140D	1240D	1280D	1480D	1640D	1740D	1960D
Kapasitas pendinginan nominal		kW	830	990	1042.2	1142.2	1235.6	1284.4	1483.6	1642.2	1743.3	1963.6	830	990	1042.2	1142.2	1235.6	1284.4	1483.6	1642.2	1743.3	1963.6
Kapasitas pendinginan nominal		10⁴kkal/jam	71.4	85.1	89.6	98.2	106.2	110.4	127.6	141.2	149.9	168.8	71.4	85.1	89.6	98.2	106.2	110.4	127.6	141.2	149.9	168.8
Jalankan kendali			Gunakan kontrol komputer mikro PLC
Catu Daya			380V/3N/50HZ
Jenis permulaan			Y-A										Y-A
Kompresor	Ketik		Kompresor sekrup kembar asimetris 5:6 semi-tertutup
	Masukan pendingin (kW)		176	206	216	236	252	260	300	334	354	398	176	206	216	236	252	260	300	334	354	398
	Nilai Saat Ini (A)		297.6	345.6	365	395.4	425.6	439.2	506	561.4	596.2	670.4	297.6	345.6	365	395.4	425.6	439.2	506	561.4	596.2	670.4
	Regulasi energi		0-12,5%-25%-37,5%-...100%										0-12,5%-25%-37,5%-...100%
Evaporator	Ketik		Pipa kering penukar panas efisiensi tinggi
	Aliran (m³/jam)		142.8	170.3	179.3	196.5	212.5	220.9	257.2	282.5	301.6	339.8	142.8	170.3	179.3	196.5	212.5	220.9	257.2	282.5	301.6	339.8
	Penurunan tekanan air (kPa)		65	68	68	70	70	72	72	73	73	75	65	68	68	70	70	72	72	73	73	75
	Ukuran antarmuka (mm)		DN150	DN200						DN250			DN150	DN200						DN250
Kondensor	Ketik		Pipa penukar panas efisiensi tinggi
	Aliran (m³/jam)		173.9	207.5	218.5	239.4	259	269.2	313.5	344.4	367.6	408.4	173.9	207.5	218.5	239.4	259	269.2	313.5	344.4	367.6	408.4
	Penurunan tekanan air (kPa)		62	65	65	67	68	68	70	70	72	72	62	65	65	67	68	68	70	70	72	72
	Ukuran antarmuka (mm)		DN125*2		DN150*2					DN200*2			DN125*2		DN150*2					DN200*2
pendingin	Ketik		R134A										R134A
pendingin	pendingin volume(kg)		140	170	180	200	220	240	280	330	340	370	140	170	180	200	220	240	280	330	340	370
Dimensi keseluruhan	Panjang (mm)		3800	3830	3830	4100	4100	4100	4550	4580	4680	4720	3800	3830	3830	4100	4100	4100	4550	4580	4680	4720
	Lebar (mm)		1310	1360	1360	1390	1430	1500	1520	1530	1720	1720	1310	1360	1360	1390	1430	1500	1520	1530	1720	1720
	Tinggi (mm)		2100	2250	2250	2270	2280	2290	2500	2640	2640	2640	2100	2250	2250	2270	2280	2290	2500	2640	2640	2640
Berat	Berat mesin (kg)		4000	4500	5300	6000	6300	7000	7300	8300	8450	8800	4000	4500	5300	6000	6300	7000	7300	8300	8450	8800
Berat	Berat operasi (kg)		4450	4950	6050	6600	6800	7550	7850	8900	9100	9300	4450	4950	6050	6600	6800	7550	7850	8900	9100	9300
Kondisi: Suhu saluran masuk/keluar air pendingin 0℃/-5℃, Suhu saluran masuk/keluar air kondensat 30℃/35℃. Istilah suhu: Suhu saluran keluar air dingin-7℃~5℃, Suhu saluran masuk air pendingin 19℃~33℃. Air dingin harus ditambahkan 25% air glikol atau 20% kalsium klorida sebagai antibeku.

Pendingin sekrup berpendingin air (Empat kompresor)

SW-
Ketik			2100Q	2300Q	2480Q	2570Q	2980Q	3300Q	3500Q	3950Q
Kapasitas pendinginan nominal		kW	2084.4	2284.4	2471.1	2568.9	2967.1	3284.4	3486.7	3927.1
		10⁴kkal/jam	179.3	196.5	212.5	220.9	255.2	282.5	299.9	337.7
Jalankan kendali			Gunakan kontrol komputer mikro PLC
Catu Daya			380V/3N/50HZ
Jenis permulaan			Y-A
Kompresor	Ketik		Kompresor sekrup kembar asimetris 5:6 semi-tertutup
	Masukan pendingin (kW)		432	472	504	520	600	668	708	796
	Nilai Saat Ini (A)		730	790.8	851.2	878.4	1012	1122.8	1192.4	1340.8
	Regulasi energi		0-6,25%-12,5%-18,75%-..100%
Evaporator	Ketik		Pipa kering penukar panas efisiensi tinggi
	Aliran (m³/jam)		358.2392.5424.6441.4509.8564.3599.1674.8
	Penurunan tekanan air (kPa)		95
	Ukuran antarmuka (mm)		DN2002DN2502
Kondensor	Ketik		Pipa penukar panas efisiensi tinggi
	Aliran (m³/jam)		432.4473.6511.2530.7612.9679.1720.7811.5
	Penurunan tekanan air (kPa)		90
	Ukuran antarmuka (mm)		DN2002DN2502
pendingin	Ketik		R134A
	pendingin volume(kg)		360	400	440	480	560	660	680	740
Dimensi keseluruhan	Panjang (mm)		4150	4150	4150	4620	4620	5000	5000	5000
	Lebar (mm)		2600	2600	2600	2600	2600	2600	2600	2720
	Tinggi (mm)		2560	2560	2560	2600	2630	2650	2650	2700
Berat	Berat mesin (kg)		10500	11800	12850	13800	14600	15200	16850	17500
	Berat operasi (kg)		12100	12500	13100	14300	15100	15800	17650	18800
Kondisi: Suhu Voutlet saluran masuk air pendingin 12℃/7℃ Suhu saluran masuk/keluar air kondensat 30℃/35℃. Istilah suhu: suhu saluran keluar air dingin 5℃~15℃, suhu saluran masuk air pendingin 19℃~33℃.

Pendingin sarew berpendingin air suhu rendah (Kompresor tunggal) -5℃

SW-
Ketik			60SX	80SX	105SX	115SX	140SX	150SX	180SX	190anX	210SX	225SX	245SX	300anX	310SX	340SX	370SX	385SX	450SX	490SX	525SX	590SX
Kapasitas pendinginan nominal		kW	58.9	80	105.3	113.7	138.9	152.6	180	189.5	208.4	225.3	247.4	294.7	311.6	341.1	369.5	384.2	447.4	490.5	524.2	590.5
Kapasitas pendinginan nominal		10⁴kkal/jam	5.1	6.9	9.1	9.8	11.9	13.1	15.5	16.3	17.9	19.4	21.3	25.3	26.8	29.3	31.8	33	38.5	42.2	45.1	50.8
Jalankan kendali			Gunakan kontrol komputer mikro PLC
Catu Daya			380V/3N/50HZ
Jenis permulaan			Y-A
Kompresor	Ketik		Kompresor sekrup kembar asimetris 5:6 semi-tertutup
	Masukan pendingin (kW)		21	28	35	38	46	50	57	60	66	72	80	93	98	106	114	118	136	150	160	180
	Nilai Saat Ini (A)		36.6	48	59.8	65.6	79.8	86.9	97	102	112.3	122.5	136.2	158.2	167	181	194.8	201	231.6	256.9	272.9	306.8
	Regulasi energi		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
Evaporator	Ketik		Pipa kering penukar panas efisiensi tinggi
	Aliran (m³/jam)		10.9	14.8	19.5	21	25.7	28.2	33.3	35.1	38.6	41.7	45.8	54.5	57.6	63.1	68.4	71.1	82.8	90.7	97	109.2
	Penurunan tekanan air (kPa)		45	45	48	48	50	50	50	55	55	55	55	58	60	62	68	68	68	70	70	72
	Ukuran antarmuka (mm)		DN65		DN80		DN100				DN125		DN125		DN150					DN200
Kondensor	Ketik		Pipa penukar panas efisiensi tinggi
	Aliran (m³/jam)		13.8	18.6	24.1	26.1	31.8	34.9	40.8	42.9	47.2	51.1	56.3	66.7	70.4	76.9	83.2	86.4	100.3	110.2	117.7	132.5
	Penurunan tekanan air (kPa)		42	42	45	45	48	48	48	52	52	52	55	56	58	60	65	65	65	68	68	70
	Ukuran antarmuka (mm)		DN65		DN80		DN100				DN125		DN125		DN150					DN200
pendingin	Ketik		R134A										R134A
pendingin	pendingin volume(kg)		20	25	32	35	40	46	53	55	60	65	70	85	90	100	110	120	140	165	170	185
Dimensi keseluruhan	Panjang (mm)		2310	2350	2420	2690	2690	2690	3080	3080	3080	3080	3110	3340	3440	3440	3440	3440	3550	3550	3550	3550
	Lebar (mm)		660	660	660	810	840	890	920	935	935	935	995	995	1000	1000	1080	1280	1280	1310	1310	1325
	Tinggi (mm)		1520	1550	1590	1600	1660	1660	1710	1710	1750	1750	1870	1930	2020	2020	2020	2090	2090	2240	2240	2270
Berat	Berat mesin (kg)		850	1050	1150	1270	1340	1430	1640	1710	1780	1850	2080	2300	2570	2850	2900	3100	3450	4050	4230	4450
Berat	Berat operasi (kg)		890	1140	1290	1410	1530	1660	1800	1840	1880	1960	2240	2460	2860	2960	3050	3300	3600	4300	4450	4700
Kondisi: Suhu masuk/keluar air pendingin 0℃/-5℃; Suhu saluran masuk/keluar air kondensat 30℃/35℃ Istilah suhu: Suhu saluran keluar air dingin -7℃~5℃; Suhu masuk air pendingin 19℃~33℃. Air dingin harus ditambahkan 25% air glikol atau 20% kalsium klorida sebagai anti beku.

Pendingin sarew berpendingin air bersuhu rendah (Kompresor ganda) -5℃

SW-
Ketik			120DX	160DX	210DX	230DX	280DX	300DX	360DX	380DX	420DX	450DX	490DX	600DX	620DX	680DX	740DX	770DX	900DX	980DX	1050DX	1180DX
Kapasitas pendinginan nominal		kW	117.9	160	210.5	227.4	277.9	305.3	360	378.9	416.8	450.5	494.7	589.5	623.2	682.1	738.9	768.4	894.7	981.1	1048.4	1181.1
Kapasitas pendinginan nominal		10⁴kkal/jam	10.1	13.8	18.1	19.6	23.9	26.2	31	32.6	35.8	38.7	42.5	50.7	53.6	58.7	63.5	66.1	76.9	84.4	90.1	101.6
Jalankan kendali			Gunakan kontrol komputer mikro PLC
Catu Daya			380V/3N/50HZ
Jenis permulaan			Y-A
Kompresor	Ketik		Kompresor sekrup kembar asimetris 5:6 semi-tertutup
	Masukan pendingin (kW)		42	56	70	76	92	100	114	120	132	144	160	186	196	212	228	236	272	300	320	360
	Nilai Saat Ini (A)		73.2	96	119.6	131.2	159.6	173.8	194	204	224.6	245	272.4	316.4	334	362	389.6	402	463.2	513.8	545.8	613.6
	Regulasi energi		0-16,5%-33%-..100%			0-12,5%-25%-37,5%-..100%							0-12,5%-25%-37,5%-...100%
Evaporator	Ketik		Pipa kering penukar panas efisiensi tinggi
	Aliran (m³/jam)		21.8	29.6	38.9	42.1	51.4	56.5	66.6	70.1	77.1	83.3	91.5	109.1	115.3	126.2	136.7	142.2	165.5	181.5	194	218.5
	Penurunan tekanan air (kPa)		50	50	52	52	54	54	55	55	58	60	65	68	68	70	70	72	72	73	73	75
	Ukuran antarmuka (mm)		DN100		DN125			DN150					DN150	DN200						DN250
Kondensor	Ketik		Pipa penukar panas efisiensi tinggi
	Aliran (m³/jam)		27.5	37.2	48.3	52.2	63.6	69.7	81.5	85.8	94.4	102.3	112.6	133.4	140.9	153.8	166.3	172.8	200.7	220.3	235.4	265.1
	Penurunan tekanan air (kPa)		45	45	48	48	50	52	52	54	55	55	62	65	65	67	68	68	70	70	72	72
	Ukuran antarmuka (mm)		DN100		DN125	DN80*2	DN¹00*2				DN125*2		DN125*2		DN150*2					DN200*2
pendingin	Ketik		R134A										R134A
pendingin	pendingin volume(kg)		40	50	64	70	80	92	106	110	120	130	140	170	180	200	220	240	280	330	340	370
Dimensi keseluruhan	Panjang (mm)		2950	2950	3250	3285	3285	3555	3540	3540	3800	3800	3800	3830	3830	4100	4100	4100	4550	4580	4680	4720
	Lebar (mm)		1060	1085	950	1000	1050	1050	1100	1200	1260	1310	1310	1360	1360	1390	1430	1500	1520	1530	1720	1720
	Tinggi (mm)		1545	1620	1630	1785	1900	1915	1920	1920	2020	2050	2100	2250	2250	2270	2280	2290	2500	2640	2640	2640
Berat	Berat mesin (kg)		1650	1850	2100	2300	2400	2600	3000	3050	3300	3750	4000	4500	5300	6000	6300	7000	7300	8300	8400	8550
Berat	Berat operasi (kg)		1885	2135	2535	2635	2720	3070	3510	3560	3880	4130	4370	4870	5850	6550	6785	7535	7835	8885	9085	9285
Kondisi: Suhu masuk/keluar air pendingin 0℃/-5℃; Suhu masuk/keluar air kondensat 30℃/35℃ Istilah suhu: Suhu saluran keluar air dingin -7℃~5℃; Suhu masuk air pendingin 19℃-33℃. Air dingin harus ditambahkan 25% air glikol atau 20% kalsium klorida sebagai antibeku.

Pendingin sarew berpendingin air suhu rendah (Kompresor tunggal) -15 ℃

SW-
Ketik			40SY	55SY	75SY	80SY	100SY	105SY	125SY	130SY	140SY	155SY	170SY	200ASY	210SY	230SY	250SY	260anY	300anY	330SY	360SY	400SY
Kapasitas pendinginan nominal		kW	40	55	75	80	100	105	125	130	140	155	170	200	210	230	250	260	300	330	360	400
Kapasitas pendinginan nominal		10⁴kkal/jam	3.4	4.7	6.4	6.9	8.6	9	10.7	11.2	12	13.3	14.6	17.2	18.1	19.8	21.5	22.4	25.8	28.4	31	34.4
Jalankan kendali			Gunakan kontrol komputer mikro PLC
Catu Daya			380V/3N/50HZ
Jenis permulaan			Y-A
Kompresor	Ketik		Kompresor sekrup kembar asimetris 5:6 semi-tertutup
	Masukan pendingin (kW)		19	25	30	34	42	45	50	53	58	64	71	82	87	94	101	105	123	136	145	160
	Nilai Saat Ini (A)		32.9	43.3	54.4	59.6	72.6	79.1	89	93.6	103.1	112.4	125.1	145.2	153.3	166.1	178.8	184.5	212.6	235.9	250.5	281.7
	Regulasi energi		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
Evaporator	Ketik		Pipa kering penukar panas efisiensi tinggi
	Aliran (m³/jam)		8	11.1	15.1	16.1	20.1	21.1	25.1	26.1	28.1	31.2	34.2	40.2	42.2	46.2	50.3	52.3	60.3	66.3	72.4	80.4
	Penurunan tekanan air (kPa)		48	48	48	50	50	52	52	55	55	55	55	55	58	60	60	65	65	72	74	74
	Ukuran antarmuka (mm)		DN50				DN65				DN80		DN100				DN125
Kondensor	Ketik		Pipa penukar panas efisiensi tinggi
	Aliran (m³/jam)		10.1	13.8	18.1	19.6	24.4	25.8	30.1	31.5	33.2	37.7	41.5	48.5	51.1	55.7	60.4	62.8	72.8	80.2	86.9	96.3
	Penurunan tekanan air (kPa)		45	45	46	48	48	50	50	53	53	53	54	54	56	58	58	62	62	70	72	72
	Ukuran antarmuka (mm)		DN50		DN65		DN80				DN100		DN100		DN125					DN150
pendingin	Ketik		R134A										R134A
pendingin	pendingin volume(kg)		16	22	25	30	35	40	45	50	53	56	60	65	70	80	90	95	110	125	135	145
Dimensi keseluruhan	Panjang (mm)		2350	2350	2700	2700	2850	2850	3000	3000	3020	3020	3020	3300	3400	3400	3400	3400	3550	3550	3550	3550
	Lebar (mm)		680	680	730	750	850	850	905	905	920	950	980	980	1000	1000	1050	1050	1130	1250	1250	1300
	Tinggi (mm)		1300	1300	1510	1550	1600	1600	1670	1670	1730	1750	1770	1890	2010	2010	2010	2010	2090	2200	2200	2250
Berat	Berat mesin (kg)		830	1030	1120	1240	1310	1390	1600	1670	1740	1810	2040	2250	2520	2800	2850	3030	3380	3780	4160	4380
Berat	Berat operasi (kg)		1030	1230	1320	1490	1560	1640	1850	1970	2040	2110	2340	2550	2820	3100	3200	3250	3430	3980	4380	4560
Kondisi: Suhu masuk/keluar air pendingin -10℃/-15℃; Suhu saluran masuk/keluar air kondensat 30℃/35℃. Istilah suhu: Suhu saluran keluar air dingin -17℃~-7℃; Suhu masuk air pendingin 19℃~33℃. Air dingin harus ditambahkan 40% air glikol atau 25% kalsium klorida sebagai antibeku.

Pendingin sekrup berpendingin air bersuhu rendah (Kompresor ganda) -15℃

Beralih-
Ketik			80 tahun	110DY	150DY	160DY	200DY	210DY	250DY	260DY	280DY	310DY	340DY	400DY	420DY	460DY	500DY	520DY	600DY	660DY	720DY	800DY
Kapasitas pendinginan nominal		kW	80	110	150	160	200	210	250	260	280	310	340	400	420	460	500	520	600	660	720	800
Kapasitas pendinginan nominal		10⁴kkal/jam	6.9	9.5	12.9	13.8	17.2	18.1	21.5	22.4	24.1	26.7	29.2	34.4	36.1	39.6	43	44.7	51.6	56.7	61.9	68.8
Jalankan kendali			Gunakan kontrol komputer mikro PLC
Catu Daya			380V/3N/50HZ
Jenis permulaan			Y-A
Kompresor	Ketik		Kompresor sekrup kembar asimetris 5:6 semi-tertutup
	Masukan pendingin (kW)		38	50	60	68	84	90	100	106	116	128	142	164	174	188	202	210	246	272	290	320
	Nilai Saat Ini (A)		65.8	86.6	108.8	119.2	145.2	158.2	178	187.2	206.2	224.8	250.2	290.4	306.6	332.2	357.6	369	425.2	471.8	501	563.4
	Regulasi energi		0-16,5%-33%-..100%			0-12,5%-25%-37,5%...100%							0-12,5%-25%-37,5%-..100%
Evaporator	Ketik		Pipa kering penukar panas efisiensi tinggi
	Aliran (m³/jam)		16.1	22.1	30.2	32.2	40.2	42.2	50.3	52.3	56.3	62.3	68.3	80.4	84.4	92.5	100.5	104.5	120.6	132.7	144.7	160.8
	Penurunan tekanan air (kPa)		50	50	54	54	58	58	60	60	63	63	65	75	80	85	85	90	90	95	110	115
	Ukuran antarmuka (mm)		DN65		DN80		DN100			DN125			DN125	DN150						DN200
Kondensor	Ketik		Pipa penukar panas efisiensi tinggi
	Aliran (m³/jam)		20.3	27.5	36.1	39.2	48.8	51.6	60.2	63	66.4	75.3	82.9	97	102.2	111.5	120.7	125.6	145.5	160.3	173.7	192.6
	Penurunan tekanan air (kPa)		45	45	48	48	52	52	55	55	58	58	58	60	60	60	65	65	70	70	72	74
	Ukuran antarmuka (mm)		DN80		DN100	DN65*2	DN80*2				DN100*2		DN100*2		DN125*2					DN150*2
pendingin	Ketik		R134A
pendingin	pendingin volume(kg)		32	44	50	60	70	80	90	100	106	112	120	130	140	160	180	190	220	250	270	290
Dimensi keseluruhan	Panjang (mm)		2950	2950	2950	3150	3150	3150	3570	3570	3570	3570	3700	3700	3700	3700	3700	4500	4500	4500	4900	4900
	Lebar (mm)		1140	1140	1200	1000	1050	1050	1100	1100	1200	1250	1310	1310	1350	1350	1400	1400	1550	1550	1550	1600
	Tinggi (mm)		1480	1480	1500	1800	1850	1850	1850	1850	1900	1900	2150	2150	2380	2400	2400	2400	2470	2470	2470	2470
Berat	Berat mesin (kg)		1500	1700	1950	2150	2250	2450	2850	2900	3050	3500	3750	4250	5050	5750	5850	6550	6850	7850	7950	8100
Berat	Berat operasi (kg)		1785	2035	2435	2535	2620	2970	3410	3460	3680	3930	4170	4670	5650	6350	6385	7135	7435	8485	8685	8885
Kondisi: Suhu saluran masuk/keluar air pendingin-10℃/-15℃; Suhu saluran masuk/keluar air kondensat 30℃/35℃ Istilah suhu: Suhu saluran keluar air dingin-17℃~-7℃; Suhu masuk air pendingin 19℃~33℃. Air dingin harus ditambahkan 40% air glikol atau 25% kalsium klorida sebagai antibeku.

Pendingin sarew berpendingin air suhu rendah (Kompresor tunggal) -25℃
sw-
Ketik			tanggal 30	40ST	50ST	55 jam	70ST	75ST	90ST	95ST	100ST	TUAN RUMAH	120ST	145ST	155ST	170ST	180ST	190anT	220ST	240ST	260anT	290ST
Kapasitas pendinginan nominal		kW	30	40	52	56	68	75	88.5	93.5	102	110	122	145	153	168	182	187	220	241	258	290
Kapasitas pendinginan nominal		10⁴kkal/jam	2.6	3.4	4.3	4.7	6	6.4	7.3	7.7	8.6	9.5	10.5	12.5	13.2	14.4	15.6	16.1	18.9	20.7	22.2	24.9
Jalankan kendali			Gunakan kontrol komputer mikro PLC
Catu Daya			380V/3N/50HZ
Jenis permulaan			Y-A
Kompresor	Ketik		Kompresor sekrup kembar asimetris 5:6 semi-tertutup
	Masukan pendingin (kW)		19.5	25.5	32	36.5	44	48.4	54.4	57.3	63	68.8	76.5	88.9	93.8	101.7	109.4	112.9	130	144	153	172
	Nilai Saat Ini (A)		33	43.6	54.6	62.3	75.8	82.6	93	97.8	107.7	117.5	130.6	151.7	160.2	173.5	186.8	192.8	222.1	246.4	261.7	294.2
	Regulasi energi		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
Evaporator	Ketik		Pipa kering penukar panas efisiensi tinggi
	Aliran (m³/jam)		6.4	8.5	10.6	11.7	14.8	15.9	18	19.1	21.2	23.3	25.4	29.7	31.8	35	37.1	39.2	44.5	49.8	53	59.4
	Penurunan tekanan air (kPa)		48	48	48	50	50	52	52	55	55	55	55	55	58	60	60	65	65	72	74	74
	Ukuran antarmuka (mm)		DN50				DN65				DN80		DN100				DN125
Kondensor	Ketik		Pipa penukar panas efisiensi tinggi
	Aliran (m³/jam)		8.6	11.4	14.1	15.5	19.6	21	23.7	24.9	27.7	30.3	33.4	38.9	41.3	45.2	48.2	50.6	58.1	64.8	68.8	76.7
	Penurunan tekanan air (kPa)		45	45	46	48	48	50	50	53	53	53	54	54	56	58	58	62	62	70	72	72
	Ukuran antarmuka (mm)		DN50		DN65		DN80				DN100		DN100		DN125					DN150
pendingin	Ketik		R134A										R134A
pendingin	pendingin volume(kg)		7.7	10.2	14.1	15.4	19.2	20.5	23	24.3	26.9	29.4	32	38.4	39.7	43.5	47.3	48.6	56.3	62.7	67.8	75.5
Dimensi keseluruhan	Panjang (mm)		2450	2450	2700	2850	2850	2850	2850	3250	3250	3250	3250	3250	3250	3250	3250	3650	3650	3650	3800	3800
	Lebar (mm)		660	660	660	890	890	920	920	920	960	985	1000	1050	1050	1050	1100	1130	1130	1250	1250	1300
	Tinggi (mm)		1450	1590	1590	1600	1690	1690	1690	1690	1750	1750	1750	1752	1770	1770	1770	1870	1870	1870	1870	1950
Berat	Berat mesin (kg)		880	1080	1170	1290	1360	1440	1650	1720	1790	1860	2090	2300	2570	2850	2900	3080	3430	4030	4210	4430
Berat	Berat operasi (kg)		1160	1360	1450	1620	1690	1770	1980	2140	2210	2280	2510	2720	2990	3270	3370	3450	3630	3980	4580	4760
Kondisi: Suhu masuk/keluar air pendingin-20℃/-25℃; Suhu saluran masuk/keluar air kondensat 30℃/35℃. Istilah suhu: Suhu saluran keluar air dingin-27℃~17℃; Suhu masuk air pendingin 19℃-33℃; Air dingin harus ditambahkan 50% air glikol atau 27% kalsium klorida sesuai kebutuhan.

Pendingin sekrup berpendingin air bersuhu rendah (Kompresor ganda) -25℃

Beralih-
Ketik			60DT	80DT	100DT	110DT	140DT	150DT	180DT	190DT	200DT	220DT	240DT	290DT	310DT	340DT	360DT	380DT	440DT	480DT	520DT	580DT
Kapasitas pendinginan nominal		kW	60	80	104	112	136	150	177	187	204	220	244	290	306	336	364	374	440	482	516	580
Kapasitas pendinginan nominal		10⁴kkal/jam	5.2	6.9	8.6	9.5	12	12.9	14.6	15.5	17.2	18.9	21	24.9	26.3	28.9	31.3	32.2	37.8	41.4	44.4	49.9
Jalankan kendali			Gunakan kontrol komputer mikro PLC
Catu Daya			380V/3N/50HZ
Jenis permulaan			Y-A
Kompresor	Ketik		Kompresor sekrup kembar asimetris 5:6 semi-tertutup
	Masukan pendingin (kW)		39	51	64	73	88	96.8	108.8	114.6	126	137.6	153	177.8	187.6	203.4	218.8	225.8	260	288	306	344
	Nilai Saat Ini (A)		66	87.2	109.2	124.6	151.6	165.2	186	195.6	215.4	235	261.2	303.4	320.4	347	373.6	385.6	444.2	492.8	523.4	588.4
	Regulasi energi		0-16,5%-33%-...100%			0-12,5%-25%-37,5%-..100%							0-12,5%-25%-37,5%-..100%
Evaporator	Ketik		Pipa kering penukar panas efisiensi tinggi
	Aliran (m³/jam)		12.7	17	21.2	23.3	29.7	31.8	36	38.2	42.4	46.6	50.9	59.4	63.6	70	74.2	78.4	89	99.6	106	118.7
	Penurunan tekanan air (kPa)		50	50	54	54	58	58	60	60	63	63	65	75	80	85	85	90	90	95	110	115
	Ukuran antarmuka (mm)		DN65		DN80		DN100			DN125			DN125	DN150						DN200
Kondensor	Ketik		Pipa penukar panas efisiensi tinggi
	Aliran (m³/jam)		17.2	22.7	28.2	31	39.2	42	47.5	49.9	55.4	60.5	66.7	77.7	82.6	90.5	96.3	101.1	116.3	129.7	137.6	153.4
	Penurunan tekanan air (kPa)		45	45	48	48	52	52	55	55	58	58	54	54	56	58	58	62	62	70	72	72
	Ukuran antarmuka (mm)		DN50*2		DN65*2		DN80*2				DN100*2		DN100*2		DN125*2					DN150*2
pendingin	Ketik		R134A
pendingin	pendingin volume(kg)		15.4	20.5	28.1	30.7	38.4	40.9	46.1	48.6	53.7	58.9	64	76.8	79.3	87	94.7	97.2	112.6	125.4	135.6	151
Dimensi keseluruhan	Panjang (mm)		3570	3570	3570	3570	3570	3570	3570	3570	3570	4100	4100	4100	4500	4500	4500	4500	4500	4500	4900	4900
	Lebar (mm)		1050	1100	1190	1190	1240	1280	1320	1320	1380	1400	1400	1400	1450	1500	1500	1500	1550	1550	1550	1550
	Tinggi (mm)		1530	1530	1540	1580	1650	1650	1650	1650	1700	2100	2150	2150	2380	2400	2400	2400	2470	2470	2470	2470
Berat	Berat mesin (kg)		1700	1900	2150	2350	2450	2650	3050	3100	3350	3800	4050	4550	5350	6050	6150	6850	7150	8150	8250	8400
Berat	Berat operasi (kg)		2235	2485	2885	2985	3070	3420	3860	3910	4180	4430	4670	5170	6050	6750	6785	7535	7835	8885	9085	9285
Kondisi:Suhu masuk/keluar air pendingin-20℃/-25℃;Suhu masuk/keluar air kondensat 30℃/35℃ Istilah suhu: Suhu saluran keluar air dingin-27℃~17℃; Suhu masuk air pendingin 19℃-33℃; Air dingin harus ditambahkan 50% air glikol atau 27% kalsium klorida sesuai kebutuhan.

Pendingin sekrup berpendingin air suhu rendah (Kompresor tunggal) -35 ℃

Beralih-
Ketik			16SZ	22SZ	29SZ	32SZ	40SZ	43SZ	50SZ	53SZ	58SZ	63SZ	69SZ	82SZ	87SZ	95SZ	103SZ	107SZ	123SZ	137SZ	148SZ	165SZ
Kapasitas pendinginan nominal		kW	16	22	29	32	40	43	50	53	58	63	69	82	87	95	103	107	123	137	148	165
Kapasitas pendinginan nominal		10⁴kkal/jam	1.4	1.9	2.5	2.8	3.4	3.7	4.3	4.6	5	5.4	5.9	7.1	7.5	8.2	8.9	9.2	10.6	11.8	12.7	14.2
Jalankan kendali			Gunakan kontrol komputer mikro PLC
Catu Daya			380V/3N/50HZ
Jenis permulaan			Y-A
Kompresor	Ketik		Kompresor sekrup kembar asimetris 5:6 semi-tertutup
	Masukan pendingin (kW)		17	23	29	31	39	42	48	50	55	60	66	78	82	90	97	100	116	129	138	153
	Nilai Saat Ini (A)		30.2	41.1	53.7	57	71.7	73.5	82.7	88.7	97.6	104.2	111.9	131.9	142.7	155.5	165.2	172.1	201.2	220.8	238	265.1
	Regulasi energi		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
Evaporator	Ketik		Pipa kering penukar panas efisiensi tinggi
	Aliran (m³/jam)		3.5	4.9	6.4	7.1	8.8	9.5	11.1	11.7	12.8	13.9	15.2	18.1	19.2	21	22.8	23.6	27.2	30.3	32.7	36.5
	Penurunan tekanan air (kPa)		45	45	47	47	48	50	50	52	52	54	58	58	60	60	62	65	68	70	70	72
	Ukuran antarmuka (mm)		DN40				DN50				DN65		DN80				DN100
Kondensor	Ketik		Pipa penukar panas efisiensi tinggi
	Aliran (m³/jam)		5.7	7.7	10	10.8	13.6	14.6	16.9	17.7	19.4	21.2	23.2	27.5	29.1	31.8	34.4	35.6	41.1	45.8	49.2	54.7
	Penurunan tekanan air (kPa)		35	35	46	46	47	48	48	50	50	50	55	57	58	58	60	62	65	68	68	70
	Ukuran antarmuka (mm)		DN40		DN50		DN65				DN80		DN80		DN100					DN125
pendingin	Ketik		R134A
pendingin	pendingin volume(kg)		4.3	5.9	7.8	8.6	10.8	116	13.5	14.3	15.6	17	18.6	22.1	23.4	25.6	27.7	28.8	33.1	36.9	39.9	44.4
Dimensi keseluruhan	Panjang (mm)		2450	2450	2700	2850	2850	2850	2850	3250	3250	3250	3250	3250	3250	3250	3250	3650	3650	3650	3800	3800
	Lebar (mm)		660	660	660	890	890	920	920	920	960	985	1000	1050	1050	1050	1100	1130	1130	1250	1250	1300
	Tinggi (mm)		1450	1590	1590	1600	1690	1690	1690	1690	1750	1750	1750	1752	1770	1770	1770	1870	1870	1870	1870	1950
Berat	Berat mesin (kg)		880	1080	1170	1290	1360	1440	1650	1720	1790	1860	2090	2300	2570	2850	2900	3080	3430	3930	4210	4430
Berat	Berat operasi (kg)		1140	1340	1430	1600	1670	1750	1960	2120	2190	2260	2490	2700	2955	3235	3335	3415	3580	4130	4530	4710
Kondisi: Suhu masuk/keluar air pendingin-30℃/-35℃; Suhu saluran masuk/keluar air kondensat 30℃/35℃. Istilah suhu: Suhu saluran keluar air dingin -37℃~-27℃; Suhu masuk air pendingin 19℃-33℃; Air dingin harus ditambahkan 57% air glikol atau 30% kalsium klorida sesuai kebutuhan.

Pendingin sekrup berpendingin air bersuhu rendah (Kompresor ganda) -35℃

Beralih-
Ketik			32DZ	44DZ	58DZ	64DZ	80DZ	86DZ	100DZ	106DZ	116DZ	126DZ	138DZ	164DZ	174DZ	190DZ	206DZ	214DZ	246DZ	274DZ	296DZ	330DZ
Kapasitas pendinginan nominal		kW	32	44	58	64	80	86	100	106	116	126	138	164	174	190	206	214	246	274	296	330
Kapasitas pendinginan nominal		10⁴kkal/jam	2.8	3.8	5	5.5	6.9	7.4	8.6	9.1	10	10.8	11.9	14.1	15	16.3	17.7	18.4	21.2	23.6	25.5	28.4
Jalankan kendali			Gunakan kontrol komputer mikro PLC
Catu Daya			380V/3N/50HZ
Jenis permulaan			Y-A
Kompresor	Ketik		Kompresor sekrup kembar asimetris 5:6 semi-tertutup
	Masukan pendingin (kW)		34	46	58	62	78	84	96	100	110	120	132	156	164	180	194	200	232	258	276	306
	Nilai Saat Ini (A)		60.4	82.2	107.4	114	143.4	147	165.4	177.4	195.2	208.4	223.8	263.8	285.4	311	330.4	344.2	402.4	441.6	476	530.2
	Regulasi energi		0-16,5%-33%-...100%			0-12,5%-25%-37,5%-..100%							0-12,5%-25%-37,5%-..100%
Evaporator	Ketik		Pipa kering penukar panas efisiensi tinggi
	Aliran (m³/jam)		7.1	9.7	12.8	14.1	17.7	19	22.1	23.4	25.6	27.8	30.5	36.2	38.5	42	45.5	47.3	54.4	60.6	65.4	72.9
	Penurunan tekanan air (kPa)		50	50	52	52	54	54	55	58	58	60	62	64	64	64	65	68	68	70	70	72
	Ukuran antarmuka (mm)		DN50		DN65		DN80			DN100			DN100	DN125						DN150
Kondensor	Ketik		Pipa penukar panas efisiensi tinggi
	Aliran (m³/jam)		11.4	15.5	20	21.7	27.2	29.2	33.7	35.4	38.9	42.3	46.4	55	58.1	63.6	68.8	71.2	82.2	91.5	98.4	109.4
	Penurunan tekanan air (kPa)		45	45	48	48	52	52	52	55	55	58	60	60	62	62	63	65	65	68	70	70
	Ukuran antarmuka (mm)		DN40*2		DN50*2		DN65*2				DN80*2		DN80*2		DN100*2					DN125*2
pendingin	Ketik		R134A
pendingin	pendingin volume(kg)		8.6	11.9	15.6	17.2	21.5	23.2	26.9	28.5	31.2	33.9	37.2	44.2	46.9	51.2	55.5	57.6	66.3	73.8	79.7	88.9
Dimensi keseluruhan	Panjang (mm)		3570	3570	3570	3570	3570	3570	3570	3570	3570	4100	4100	4100	4500	4500	4500	4500	4500	4500	4900	4900
	Lebar (mm)		1050	1100	1190	1190	1240	1280	1320	1320	1380	1400	1400	1400	1450	1500	1500	1500	1550	1550	1550	1550
	Tinggi (mm)		1530	1530	1540	1580	1650	1650	1650	1650	1700	2100	2150	2150	2380	2400	2400	2400	2470	2470	2470	2470
Berat	Berat mesin (kg)		1625	1825	2065	2265	2365	2555	2955	3005	3255	3705	3955	4450	5250	5950	6250	6930	7230	8230	8330	8480
Berat	Berat operasi (kg)		1845	2045	2285	2535	2635	2825	3225	3325	3575	4025	4275	4770	5570	6270	6700	7380	7680	8680	8780	8930
Kondisi: Suhu masuk/keluar air pendingin-20℃/-25℃; Suhu saluran masuk/keluar air kondensat 30℃/35℃. Istilah suhu: Suhu saluran keluar air dingin-27℃~17℃; Suhu masuk air pendingin 19℃-33℃; Air dingin harus ditambahkan 57% air glikol atau 30% kalsium klorida sesuai kebutuhan.

Kompresor tunggal sekrup berpendingin air pendingin dua tahap (-45℃)
SW-
Ketik			35SLT	38SLT2	48SLT	50SLT2	125SLT	135SLT2
Kapasitas pendinginan nominal		kW	35	38	48	50	125	135
Kapasitas pendinginan nominal		10⁴kkal/jam	3	3.3	4.1	4.3	10.7	11.6
Jalankan kendali			Gunakan kontrol komputer mikro PLC
Catu Daya			380V/3N/50HZ
Jenis permulaan			Y-A
Kompresor	Ketik		Kompresor sekrup kembar asimetris 5:6 semi-tertutup
	Masukan pendingin (kW)		33	37	40	46	116	131
	Nilai Saat Ini (A)		56	64	68	78	196.5	222
	Regulasi energi		0-25%-50%-75%-100%
Evaporator	Ketik		Penukar panas efisiensi tinggi baja tahan karat
	Aliran (m³/jam)		16	17	22	24	58	62
	Penurunan tekanan air (kPa)		95	95	95	95	120	120
	Ukuran antarmuka (mm)		DN80	DN80	DN80	DN80	DN125	DN125
Kondensor	Ketik		Pipa penukar panas efisiensi tinggi
	Aliran (m³/jam)		20	20	28	28	72	78
	Penurunan tekanan air (kPa)		80	80	80	80	46	46
	Ukuran antarmuka (mm)		DN80	DN80	DN80	DN80	DN150	DN150
pendingin			R134A
Dimensi keseluruhan	Panjang (mm)		2880	2880	3200	3200	4100	4100
	Lebar (mm)		1100	1100	1100	1100	1300	1300
	Tinggi (mm)		1650	1680	1800	1850	2100	2150
Berat	Berat mesin (kg)		1280	1330	1850	1920	4500	4560
Berat	Berat operasi (kg)		1380	1420	2020	2080	4950	5050
Kondisi Suhu masuk/keluar air pendingin -40℃ /-45℃ Suhu masuk/keluar air kondensat 30℃/35℃. Istilah suhu: Suhu saluran keluar air dingin -47℃~-37°C; Suhu masuk air pendingin 19℃~33℃. Air dingin harus ditambahkan 60% air glikol sebagai anti beku.

Pendingin kaskade sekrup berpendingin air (-55°C)
SW-
Ketik			65DFD	90DFD	125DFD	170DFD	210DFD	250DFD	330DFD
Kapasitas pendinginan nominal		kW	65	90	125	170	210	250	330
Kapasitas pendinginan nominal		10⁴kkal/jam	5.6	7.7	10.7	14.6	18.1	21.5	28.4
Jalankan kendali			Gunakan kontrol komputer mikro PLC
Catu Daya			380V/3N/50HZ
Jenis permulaan			Y-A
Tingkat tekanan rendah	Ketik		Kompresor sekrup kembar asimetris 5:6 semi-tertutup
	pendingin		R23
	Dinginkan		Etanol
	Daya masukan pendingin (kW)		30	39	52	69	82	98	125
	Nilai Saat Ini (A)		70	93	128	172	205	245	315
	Aliran (m³/jam)		27.7	38.4	53.3	72.5	89.6	106.6	140.7
	Penurunan tekanan air (kPa)		95	100	100	110	110	120	120
	Ukuran antarmuka (mm)		DN80	DN80	DN100	DN100	DN125	DN125	DN150
	Evaporator		Penukar panas efisiensi tinggi baja tahan karat
Tingkat tekanan tinggi	Ketik		Kompresor sekrup kembar asimetris 5:6 semi-tertutup
	pendingin		R134A/R404A
	Daya masukan pendingin (kW)		46	60	80	105	130	160	205
	Nilai Saat Ini (A)		121	153	202	265	335	390	500
	Aliran (m³/jam)		28	38	51	69	85	102	132
	Penurunan tekanan air (kPa)		70	70	70	75	75	80	80
	Ukuran antarmuka (mm)		DN80	DN80	DN100	DN100	DN125	DN125	DN150
	Kondensor		Pipa penukar panas efisiensi tinggi
Dimensi keseluruhan	Panjang (mm)		3000	3000	3200	3200	3200	5000	5000
	Lebar (mm)		1800	1800	1800	1800	1800	1900	1900
	Tinggi (mm)		1750	1800	1800	1850	1950	2250	2450
Berat mesin (kg)			1850	2100	2300	2600	2800	3900	4500
Kondisi: Suhu masuk/keluar air pendingin -50℃/-55℃; Suhu saluran masuk/keluar air kondensat 30℃/35℃. Istilah suhu: Suhu saluran keluar air dingin -57℃~-47℃; Suhu masuk air pendingin 19℃~33℃. Air dingin harus ditambahkan etanol sebagai anti beku.

Shanghai Soouney Refrigeration Equipment Co., Ltd.

Tentang Sooney.

Tolok Ukur Teknologi Di Sektor Pendinginan Industri

Shanghai Soouney Refrigeration Equipment Co., Ltd. is a large-to-medium-sized high-tech enterprise within Shanghai's refrigeration sector, integrating research, development, production and sales. We are China Suhu Sekitar Kompresor Tunggal Kriogenik Kompresor Ganda Pendingin Sekrup Berpendingin Air Suppliers and Wholesale Suhu Sekitar Kompresor Tunggal Kriogenik Kompresor Ganda Pendingin Sekrup Berpendingin Air Company. Upholding the quality principles of 'integrity, quality, service and innovation', the company pursues a development philosophy centred on humanisation and technological advancement, driving product R&D and manufacturing with high starting points and stringent standards. It has now grown into a renowned brand in the domestic and international markets for cabinet air conditioners and industrial chillers, earning high recognition from industry professionals and a broad customer base. Rooted in the Chinese market, it provides reliable refrigeration solutions to clients worldwide. We focus on international trade and B2B business, providing tailored solutions to global clients. We ensure the smooth, stable, and long-term operation of your projects with a comprehensive research and development, production, sales, and after-sales service system. We have nearly 20 years of experience in providing one-stop solutions for overseas projects.

0

Kawasan Situs
0

Didirikan
0+

Karyawan

Baca Lebih Lanjut

2026-08-12 Berita Industri
Pendingin Udara Kabinet Dalam Ruangan: Fitur, Aplikasi, da...
Perangkat elektronik rusak lebih cepat jika terkena panas dibandingkan dengan cara lain. Sebuah AC kabinet dalam ruangan hadir secara khusus untuk mencegah hal tersebut terjadi, dengan menutup perangkat elektronik di dalam panel kontrol atau ruang otomasi dan men...
Learn More
2026-08-05 Berita Industri
Unit Pendingin Udara Kabinet: Fitur, Aplikasi, dan Panduan...
A Unit Pendingin Udara Kabinet adalah sistem pendingin ringkas yang dipasang langsung pada penutup listrik untuk menjaga PLC, penggerak, dan komponen kontrol berada dalam suhu pengoperasian yang aman. Berbeda dengan AC ruangan, AC tidak pernah mencampurkan udara ...
Learn More
2026-07-29 Berita Industri
Pendingin Udara Kabinet Ruang Mesin: Aplikasi, Manfaat dan...
Komponen elektronik rusak lebih cepat di lingkungan yang panas dan berdebu dibandingkan kondisi lain yang dihadapi ruang kendali industri. SEBUAH AC lemari ruang mesin memecahkan kedua masalah sekaligus, menjaga wadah tertutup pada suhu pengoperasian yang stabil ...
Learn More

Pengetahuan industri

Bagaimana Pendingin Sekrup Berpendingin Air Kriogenik Mencapai Suhu Sangat Rendah?

Dalam aplikasi pendinginan industri modern, mencapai suhu sangat rendah bukan sekadar masalah peningkatan kapasitas pendinginan—hal ini memerlukan kontrol termodinamika yang tepat, arsitektur sistem khusus, dan integrasi komponen tingkat lanjut. Itu pendingin sekrup berpendingin air kriogenik mewakili solusi sempurna yang dirancang untuk beroperasi secara efisien dalam kondisi suhu ekstrem dengan tetap menjaga stabilitas, keandalan, dan efisiensi energi.

Prinsip Pendinginan Mendasar

Pada intinya, pendingin sekrup berpendingin air kriogenik beroperasi berdasarkan siklus pendinginan kompresi uap, ditingkatkan melalui kompresi multi-tahap, pemilihan zat pendingin yang dioptimalkan, dan manajemen termal yang tepat.

Ikhtisar Proses Inti

Panggung	Deskripsi	Fungsi
Kompresi	Uap refrigeran bersuhu rendah dikompresi	Menaikkan tekanan dan suhu
Kondensasi	Panas ditolak melalui pendingin air	Mengubah uap menjadi cair
Ekspansi	Tekanan turun melalui perangkat ekspansi	Menghasilkan refrigeran bersuhu rendah
Penguapan	Refrigeran menyerap panas dari media proses	Mencapai pendinginan ultra-rendah

Untuk mencapai suhu kriogenik, sistem ini biasanya mengintegrasikan siklus pendinginan multi-tahap atau kaskade, yang memungkinkan pengurangan suhu secara bertahap dengan tetap menjaga efisiensi termodinamika.

Peran Teknologi Kompresor Sekrup

Kompresor sekrup adalah komponen penggerak inti sistem. Dibandingkan dengan kompresor bolak-balik tradisional, kompresor ini memberikan kompresi yang berkelanjutan dan stabil dengan getaran minimal.

Keuntungan Utama

Proses kompresi terus menerus memastikan kelancaran operasi
Efisiensi volumetrik tinggi meningkatkan kinerja pendinginan
Adaptasi beban yang luas mendukung kondisi pengoperasian yang bervariasi
Mengurangi keausan mekanis meningkatkan umur panjang sistem

Dalam pendingin sekrup berpendingin air kriogenik, kompresor sering kali dioptimalkan untuk zat pendingin bersuhu rendah, memastikan kinerja yang konsisten bahkan pada rasio tekanan ekstrem.

Sistem Pendinginan Multi-Tahap dan Bertingkat

Untuk mencapai suhu yang sangat rendah memerlukan lebih dari satu putaran pendinginan. Kebanyakan sistem menggunakan:

Kompresi Multi-Tahap

Tahap kompresi berurutan mengurangi tekanan termal
Meningkatkan efisiensi pada suhu penguapan yang lebih rendah
Meminimalkan kehilangan energi selama pengoperasian

Pendinginan Bertingkat

Menggunakan dua atau lebih sirkuit pendingin independen
Setiap sirkuit beroperasi dalam kisaran suhu optimal
Pertukaran panas terjadi antar tahap untuk pendinginan progresif

Tipe Sistem	Struktur	Kemampuan Suhu	Efisiensi
Satu tahap	Lingkaran sederhana	Suhu rendah sedang	Sedang
Multi-tahap	Kompresi berurutan	Kisaran suhu yang lebih rendah	Lebih tinggi
Sistem kaskade	Beberapa loop	Suhu sangat rendah	Optimal

Pentingnya Sistem Pendingin Air

Tidak seperti sistem berpendingin udara, pendinginan air memberikan efisiensi penolakan panas yang unggul, yang sangat penting untuk operasi kriogenik.

Manfaat Pendinginan Air

Koefisien perpindahan panas yang lebih tinggi
Suhu kondensasi stabil
Peningkatan efisiensi sistem di bawah beban berat
Mengurangi dampak suhu lingkungan

Kondensor berpendingin air memastikan panas yang diambil dari proses dihilangkan secara efektif, sehingga zat pendingin dapat mengembun secara efisien bahkan pada tingkat kompresi tinggi.

Pemilihan Refrigeran untuk Kinerja Kriogenik

Pemilihan zat pendingin secara langsung mempengaruhi kisaran suhu yang dapat dicapai dan efisiensi sistem.

Pertimbangan Utama

Titik didih rendah untuk aplikasi kriogenik
Panas laten tinggi untuk transfer energi yang efisien
Stabilitas kimia pada suhu rendah
Kepatuhan lingkungan

Properti Refrigeran	Dampak pada Sistem
Titik didih	Menentukan suhu minimum yang dapat dicapai
Panas laten	Mempengaruhi kapasitas pendinginan
Stabilitas termal	Memastikan pengoperasian yang aman
Kompatibilitas	Mempengaruhi pemilihan material

Sistem tingkat lanjut dapat menggunakan zat pendingin campuran atau bertahap untuk mengoptimalkan kinerja di berbagai zona suhu berbeda.

Efisiensi dan Desain Pertukaran Panas

Pertukaran panas yang efisien sangat penting untuk mencapai suhu yang sangat rendah.

Penukar Panas Utama

Evaporator : Menyerap panas dari media proses
Kondensor : Melepaskan panas ke air pendingin
Penukar panas perantara (dalam sistem kaskade): Mentransfer panas antar tahap

Fitur Desain

Peningkatan luas permukaan untuk meningkatkan perpindahan panas
Saluran aliran yang dioptimalkan untuk distribusi seragam
Bahan tahan korosi untuk daya tahan jangka panjang

Pemilihan Bahan untuk Operasi Suhu Rendah

Kondisi kriogenik memberlakukan persyaratan ketat pada kinerja material.

Perbandingan Bahan

Material	Keuntungan	Keterbatasan	Aplikasi
Baja tahan karat	Ketahanan korosi yang sangat baik	Lebih tinggi cost	Penukar panas
Paduan tembaga	Konduktivitas termal yang tinggi	Kekuatan terbatas pada suhu rendah	tabung
Paduan aluminium	Ringan dan efisien	Sedang durability	Komponen perpindahan panas
Polimer khusus	Ketahanan terhadap bahan kimia	Batasan suhu	Elemen penyegelan

Pemilihan material memastikan integritas struktural dan mencegah kerapuhan dalam kondisi dingin yang ekstrim.

Kontrol Cerdas dan Otomatisasi

Pendingin sekrup berpendingin air kriogenik modern sangat bergantung pada sistem kontrol canggih untuk menjaga presisi.

Fungsi Sistem Kontrol

Pemantauan suhu waktu nyata
Penyesuaian beban otomatis
Pengaturan tekanan dan aliran
Perlindungan keselamatan dan diagnostik kesalahan

Sistem ini memungkinkan stabilitas suhu yang tepat, yang sangat penting dalam industri seperti farmasi, pemrosesan kimia, dan manufaktur tingkat lanjut.

Kemampuan Fungsional dan Aplikasi Industri

Tinjauan Fungsional

Fungsi	Deskripsi
Pendinginan suhu sangat rendah	Mencapai suhu jauh di bawah pendingin konvensional
Operasi berkelanjutan	Mendukung proses industri 24/7
Optimalisasi energi	Mengurangi biaya operasional
Stabilitas proses	Mempertahankan kondisi termal yang konsisten

Aplikasi Khas

Pendinginan reaksi kimia
Produksi farmasi
Pemrosesan semikonduktor
Pengujian material luar angkasa
Sistem penyimpanan suhu rendah

Integrasi dengan Sistem Industri

Pendingin sekrup berpendingin air kriogenik sering kali diintegrasikan ke dalam sistem proses yang lebih besar.

Fitur Integrasi

Desain modular untuk skalabilitas
Kompatibilitas dengan infrastruktur pendinginan yang ada
Konfigurasi fleksibel untuk berbagai industri

Shanghai Soouney Refrigeration Equipment Co., Ltd. memainkan peran penting dalam memajukan teknologi ini. Sebagai perusahaan teknologi tinggi yang mengintegrasikan R&D, produksi, dan penjualan, perusahaan ini telah membangun posisi pasar yang kuat di bidang pendingin industri. Keahliannya dalam bidang AC kabinet dan pendingin industri mencerminkan pemahamannya yang mendalam tentang integrasi sistem dan optimalisasi kinerja.

Produsen pendingin industri lainnya juga berkontribusi terhadap inovasi sistem melalui peningkatan desain kompresor, efisiensi pertukaran panas, dan teknologi kontrol cerdas, yang selanjutnya meningkatkan keandalan sistem pendingin kriogenik.

Pertimbangan Efisiensi Energi

Meskipun beroperasi pada suhu yang sangat rendah, sistem modern dirancang untuk efisiensi energi.

Strategi Efisiensi

Penggerak frekuensi variabel (VFD)
Rasio kompresi yang dioptimalkan
Teknik isolasi tingkat lanjut
Opsi pemulihan panas

Fitur-fitur ini mengurangi konsumsi energi sekaligus mempertahankan kinerja pendinginan yang tinggi.

Kesimpulan

Pendingin sekrup berpendingin air kriogenik mencapai suhu sangat rendah melalui kombinasi siklus termodinamika canggih, teknologi kompresor sekrup yang efisien, pemilihan zat pendingin yang dioptimalkan, dan sistem pertukaran panas berkinerja tinggi. Kemampuannya untuk menjaga stabilitas dalam kondisi ekstrem menjadikannya sangat diperlukan dalam industri yang digerakkan oleh presisi.

Dengan mengintegrasikan kontrol cerdas, material yang kuat, dan pendinginan air yang efisien, sistem ini memberikan kinerja kriogenik yang andal dan konsisten, memenuhi permintaan yang terus meningkat untuk aplikasi suhu sangat rendah.

Pertanyaan Umum

1. Berapa kisaran suhu yang dapat dicapai oleh pendingin sekrup berpendingin air kriogenik?
Suhunya bisa sangat rendah tergantung pada desain sistemnya, seringkali jauh di bawah pendingin industri konvensional, terutama bila menggunakan sistem pendingin kaskade.

2. Mengapa pendinginan air lebih disukai dalam pendingin kriogenik?
Pendinginan air menghasilkan pembuangan panas yang lebih efisien dan pengoperasian yang stabil, yang penting untuk menjaga suhu sangat rendah.

3. Industri apa yang biasa menggunakan pendingin sekrup berpendingin air kriogenik?
Mereka banyak digunakan dalam bidang farmasi, pemrosesan kimia, manufaktur semikonduktor, dan pengujian dirgantara.

4. Bagaimana kompresor ulir meningkatkan kinerja dalam sistem kriogenik?
Ini memastikan kompresi yang berkelanjutan dan stabil dengan efisiensi tinggi dan getaran minimal, sehingga cocok untuk aplikasi suhu rendah yang menuntut.

5. Faktor apa saja yang mempengaruhi efisiensi pendingin kriogenik?
Faktor kuncinya meliputi pemilihan zat pendingin, desain kompresor, efisiensi penukar panas, dan optimalisasi kontrol sistem.

Manufaktur Lanjutan

Sesuai Dengan Terkemuka Secara Global
Penelitian Peralatan Pendingin
Standar Pembangunan

Jalur Perakitan Sepenuhnya Otomatis

Memanfaatkan teknologi perakitan otomatis untuk meningkatkan efisiensi produksi dan produk konsistensi.

Platform Pengujian Multi-Kondisi

Mensimulasikan kinerja produk dalam berbagai lingkungan dan kondisi untuk memastikan keandalan di berbagai aplikasi.
